龙门全自动三坐标测量仪
- 产品品牌
- 产品型号
2、全部导轨采用高精度空气轴承，预压设计、无磨损、运行更平稳，确保了机器优异的动态性能；
3、三轴导轨均采用高精度天然花岗石，使三轴具有相同的温度特性，具有良好的刚性和抗时效变形能力；
4、采用英国Renishaw光学尺、测头，确保精度及操控稳定；

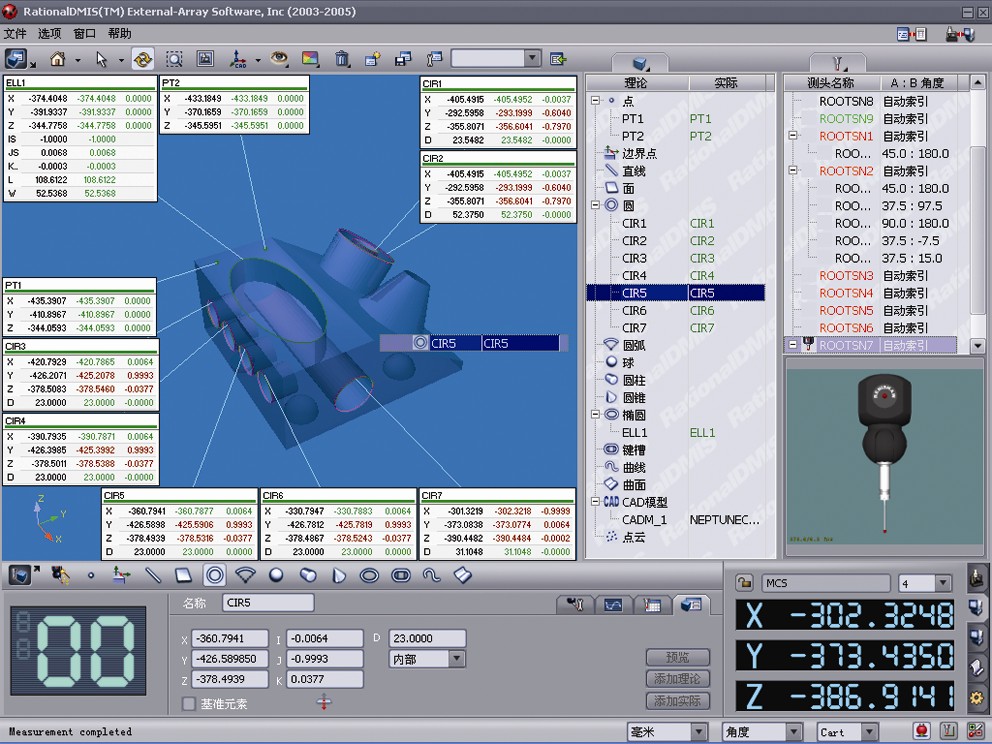

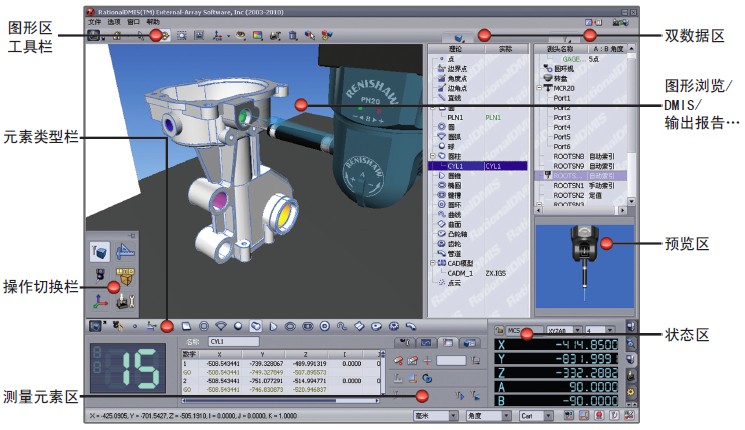

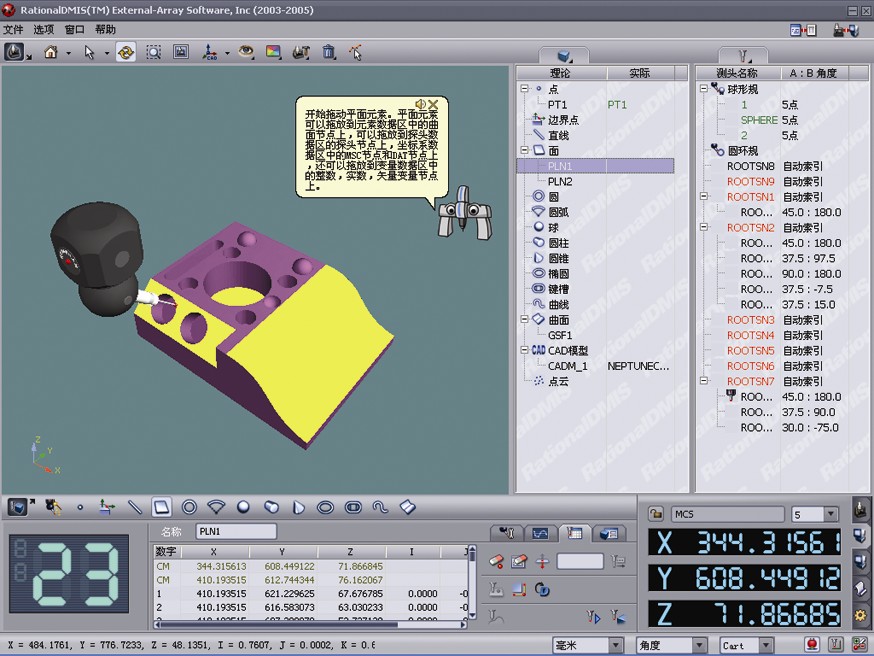

5、源兴RATIONAL DMIS多功能测量软体方便易学，使操作者能轻松完成测量任务。
龙门全自动三坐标测量仪规格参数
| 仪器型号 | YMS-654A-CNC | YMS-686A-CNC | YMS-8106A-CNC |
| 量测行程 X.Y.Z | 600*500*400mm（X.Y.Z） | 600*800*600mm（X.Y.Z） | 800*1000*600mm（X.Y.Z） |
| 测量精度 | 3+L/200μm | ||
| 重复精度 | 3μm | ||
| 光栅尺解析度 | 英国"Renishaw"金属光栅0.0005mm | ||
| 探测系统 | RENISHAW MH20I | ||
| 控制系统 | YX400I控制 | ||
| 量测软件 | 美国"RATION DMIS"自动版 | ||
| 结构形式 | 龙门桥式移动 | ||
| 操作方式 | 摇杆/鼠标 | ||
| 电源 | 220/110V | ||
| 供气压力 | ≥0.55MPa | ||
| 操作温度 | 20℃+2℃ | ||
| 操作湿度 | 40%-70% | ||
| 仪器承重/KG | 500kg | 800kg | 1000kg |
| 仪器重量/KG | 900kg | 1300kg | 2400kg |
| 外形尺寸/MM | 1200*1100*2400mm | 1300*1600*2500mm | 1650*2100*2700mm |
| 选购件 | 英国"Renishaw"PH20自动旋转测头 | ||

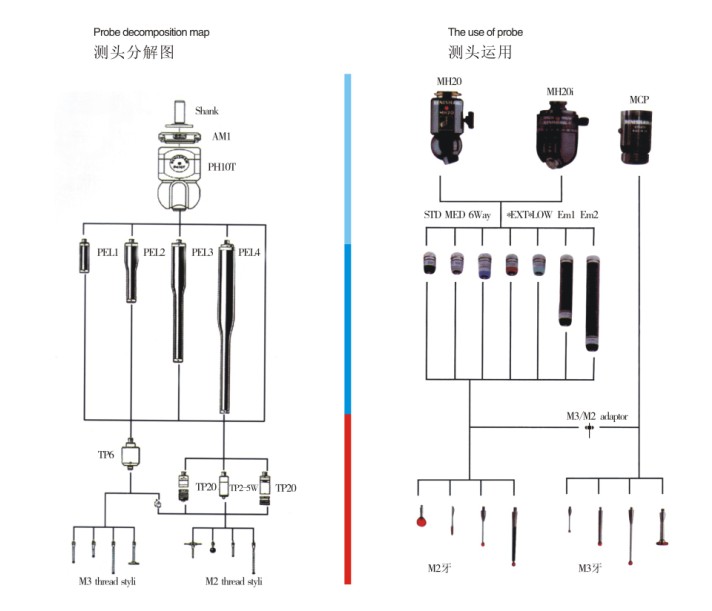

| 测头模组 | COLOR |
Trigger force X Y
|
Z | Styli max |
| 标准测力 | Black |
8GF |
75GF |
10-40mm |
| 中测力 | Grey | 10GF | 190GF | 30-60mm |
| 六维 | Blue | 14GF | 160GF | 10-60mm |
|
高测力 |
Red | 10GF | 320GF | 30-60mm |
| 底测力 | Green | 5.5GF | 65GF | 10-30mm |
| 加长模组50 | Marble | 8GF | 75GF | 10-50mm |
RationalDMIS 通过了世界著名的计量和测试科研机构——德国标准计量组织（PTB）的认证，其算法的可靠性、有效性等均等到了权威认可，RationalDMIS 完全符合 DMIS 标准及ISO22093：2003 国际标准。
三坐标系列（三次元、三维测量仪、3D测量仪）
仪器用途：该类仪器主要以三维检测为目的，采用了英国接触式的探头测针。被广泛用于精密模具、汽车零配件、塑胶件等各类物件的检测使用。
影像仪系列（二次元、2.5次元、CNC全自动影像仪、二维测量仪、2D测量仪）
仪器用途：该类仪器主要以二维检测为目的，采用了第四代半导体LDE灯照明，进行非接触式的测量。被广泛用于机械、五金、电子、模具、塑胶、PCB板等各类物件的检测使用，是计量室和生产车间不可缺少的检测仪器设备。
金相（工具）显微镜系列（金相显微镜、金相工具显微镜、工具显微镜、小型工具显微镜）
仪器用途：该类仪器主要以二维检测和观察为目的，采用了第四代半导体LDE灯和卤素灯照明，进行非接触式的测量和观察。1.金相类——被广泛用于LED液晶、导电粒子彩色滤光片、FPD模组、半导体晶图片、FPC—PCB、IC封装光盘CD、图像传感器、CCD、CMOS、PDA光源等产品的观察及检测。2.工具类——被广泛用于机械、五金、电子元件、模具、塑胶、钟表、弹簧、螺丝、连接器等各种产品的检测使用。
投影仪系列（工业投影仪、机械式投影仪、数字式精密投影仪）
仪器用途：该类仪器主要以二维检测为目的，采用了全新的结构原理，简单易学。被广泛用于机械、五金、电子元件、模具、塑胶、钟表、弹簧、螺丝等各类物件的检测使用。
